新闻中心
HDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机
发布时间：2019-10-23 浏览次数：97 返回列表

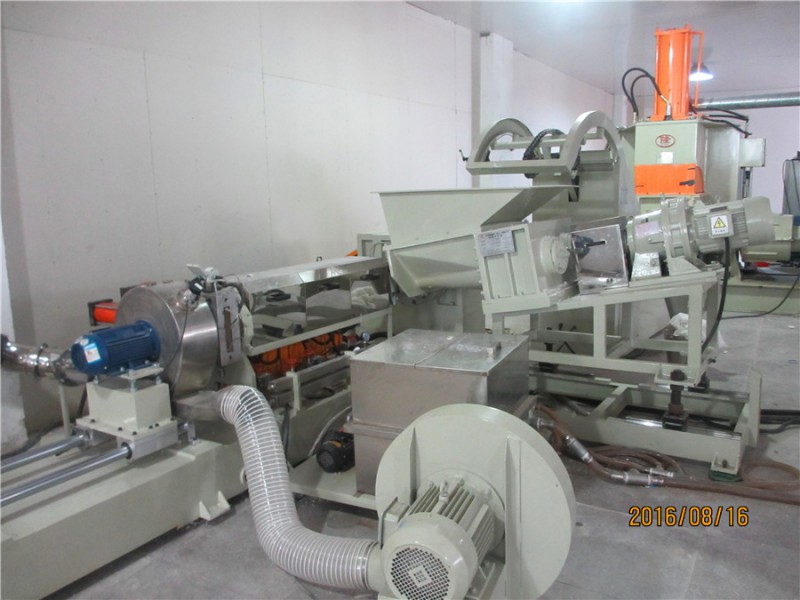

HDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机性能 数据 与其它无机粉比较白度／% 90～92 比重钙差、比硅灰石好、与滑石粉相当密度／g／cm３ 2.68～2.72 与其它无机粉如CaCO３、滑石粉等相当莫氏硬度 3.5～4 比滑石粉CaCO３硬度大，与硅灰石相当吸油值/ml/100g 30～36 比CaCO３小，比滑石粉更小盐酸不容物／% 54～56 与滑石粉、硅灰石、高岭土等相当PH／10% 8.8～8.9 与其他无机粉基本相同HDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机复合针状粉的晶体结构总体呈针状结构，其长径比虽然没有硅灰石大，但表面活化处理（吸油值）、在树脂中分散性和加工流动性，明显好于硅灰石，所以填充到塑料中，综合力学性能好于硅灰石。用其制备填充母粒其加工性能远比滑石粉好，与CaCO3相当，但流动性（螺杆扭矩或电流强度）比CaCO3好。在相同粒径和相同填充量的情况下，综合力学性能指标明显好于CaCO3，与滑石粉相比，韧性好、刚性稍差、膜的透明度相当，具体数据见表2与表3。复合针状粉与CaCO3填充HDPE力学性能比较 性能复合材料 拉伸强度／MPa 断裂伸长率/% 缺口冲击强度/J/m 弯曲强度/MPaHDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机HDPE/复合针状粉 134.4 231.3 11.5 269.1HDPE/CaCO3 130.7 210.7 9.2 254.8 复合针状粉与其它无机粉填充PP力学性能比较 性能复合材料 拉伸强度/MPa 断裂伸长率/% 缺口冲击强度/J/m 弯曲强度/MPaPP/复合针状粉 44.8 23.5 15.2 175.0PP/硅灰石粉 42.7 20.0 18.8 152.1PP/滑石粉 43.2 18.2 15.6 148.2PP/复合针状粉/滑石粉 45.1 19.9 15.3 163.5PP/复合针状粉/硅灰石粉 43.5 21.6 15.2 167.0PP/滑石粉/硅灰石粉 43.0 19.0 15.1 151.0PP/CaCO3 42.6 20.6 14.8 150.0纯PP 46 23.6 15.0 170.0HDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机表2所列数据是在完全相同的实验条件下获得的，即复合针状粉与CaCO3均为1250目，生产母粒配方相同，母粒中无机粉含量均为82%，母粒填充比例均为25％。从表2中所列数据可以看出，复合针状粉填充HDPE明显好于CaCO3。HDP碳酸钙母粒造粒机_JDL_HDP碳酸钙母粒造粒机表3所列数据也是在完全相同的实验条件下获得的。即无机粉均为1250目，母粒中无机粉含量为80%（两种复合无机粉之间比例为1：1），母粒填充量均为15%。从表3中的数据，可以进一步看出，复合针状粉在填充改性塑料中的优势。由于复合针状粉中含有金属镁，与滑石粉相似，受热后变灰，生产的母粒呈浅灰色，对于白度要求高的塑料制品不太适用，但用于膜制品，并不影响色相，相反透明度好，可与滑石粉相媲美。碳酸钙母粒造粒机 http://bs59.bsjdl.com/
碳酸钙母粒造粒机： http://bs83.bsjdl.com/
碳酸钙母料造粒机 http://bs26.bsjdl.com/
碳酸钙母料造粒机 http://yszjdl.com/
PP碳酸钙母粒造粒机：http://bs97.bsjdl.com/
